Kompensatory (elastyczne łączniki do rur), Łączniki do rur, Pozostałe wyposażenie



Kompensatory

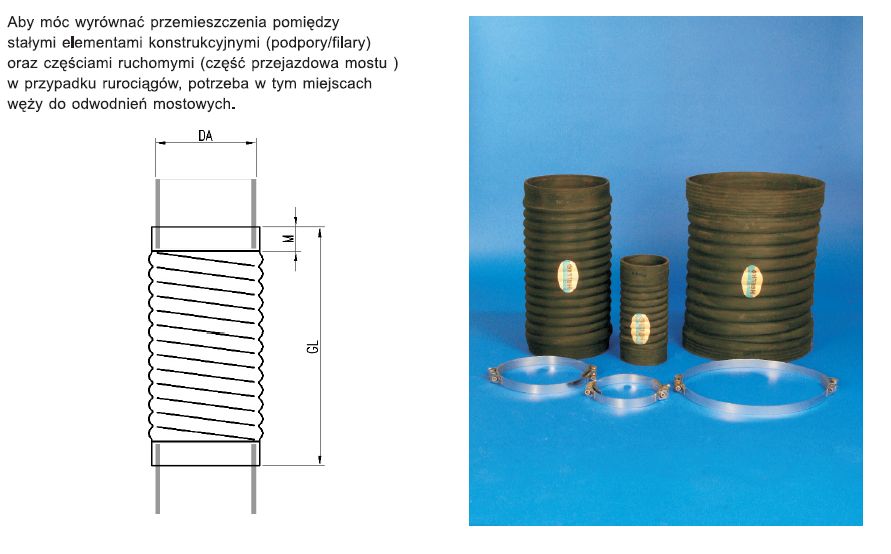

Wąż do odwodnień mostowych - do rur żeliwnych, ze stali szlachetnej oraz GFK
od DN 100 do DN 600

Aby móc wyrównać przemieszczenia pomiędzy stałymi elementami konstrukcyjnymi (podpory/filary) oraz częsciami ruchomymi (część przejazdowa mostu) w przypadku rurociągów, potrzeba w tych miejscach węży do odwodnień mostowych

Węży nie wolno malować!

Rozwiń całość



DN

Tworzywo

Pasujące do rur ze stali szlachetnej Żeliwo mm Długość złączek mm Długość całkowita mm Długość całkowita mm Długość całkowita mm Długość całkowita mm Długość całkowita mm Długość całkowita mm Długość całkowita mm
DN 100 110 mm 108 mm   50 300 400 500 600 700 800 1000
DN 125 135 mm 133 mm   50 300 400 500 600 700 800 1000
DN 150 160 mm 159 mm  168 50 300 400 500 600 700 800 1000
DN 154   154 mm   50 300 400 500 600 700 800 1000
DN 200 210 mm 204 mm 220 50 300 400 500 600 700 800 1000
DN 250 274 mm 254 mm 272 50 300 400 500 600 700 800 1000
DN 300 326 mm 304 m 324 75 300 400 500 600 700 800 1000
DN 400 429 mm 406 mm 427 75 300 400 500 600 700 800 1000
DN 500 532 mm 506 mm 530 75 300 400 500 600 700 800 1000
DN 600 635 mm 606 mm 616 75  300 400 500  600 700 800 1000



Inne szerokości znamionowe i długości na zapytanie



Kołnierze pośrednie do dodatkowego zakresu regulacji

- dodatkowa regulacja wysokości do wpustów typoszeregu 2000, 2300 oraz 2500 za pomocą dłuższych wkrętów bez łba

Rozwiń całość

Wkręty bez łba
1) Typoszereg 2000 oraz 2300 M 16 x 120 mm

2) Typoszereg 2500 M 20 x 120 mm

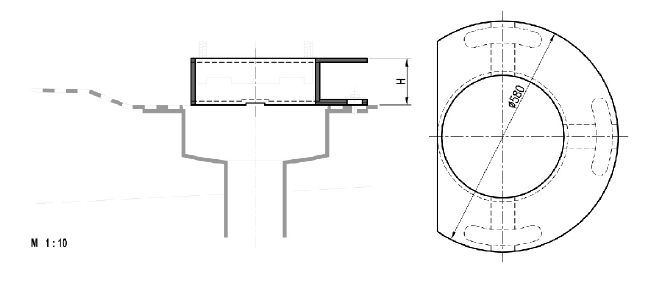

Kołnierze pośrednie do dodatkowego zakresu regulacji

1) pasujące do wpustów mostowych typoszeregu 2000 oraz 2300

  • H = 80 mm
  • H = 120 mm
  • H = 160 mm
  • H = 200 mm

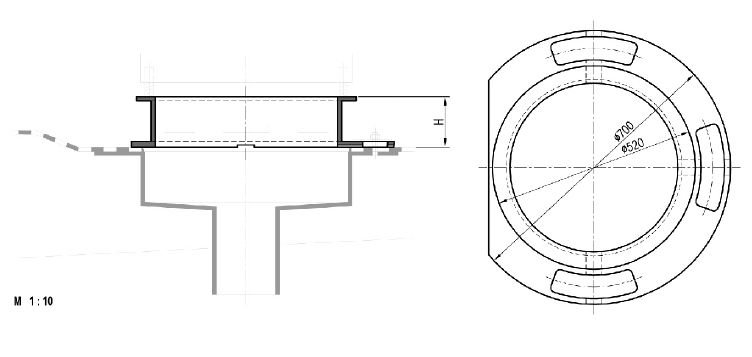

Kołnierze pośrednie do dodatkowego zakresu regulacji

2) pasujące do wpustów mostowych typoszeregu 2500

  • H = 80 mm
  • H = 120 mm
  • H = 160 mm
  • H = 200 mm

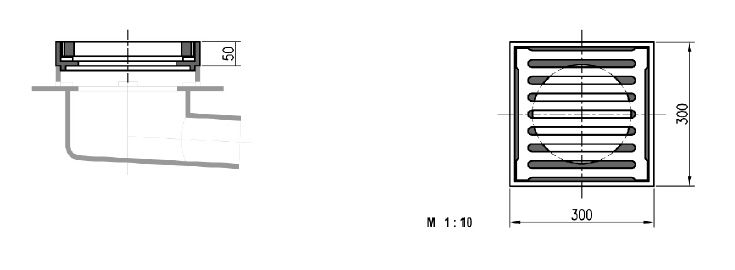

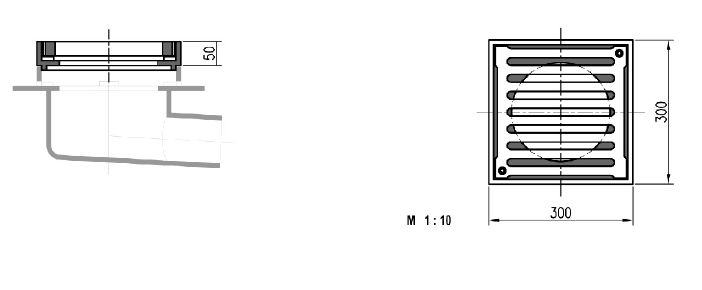

Nakładane ramy 30 i 35

Nakładane ramy 300 x 300 pasujące do wpustów mostowych nr 320, 330, 340 i 345

Rozwiń całość

Nr 30

  • Rama nakładana z luźno położonym rusztem





Nr 35

  • Rama nakładana z przykręconym rusztem





Zalecany tekst przetargu

  • Rama nakładana 300 x 300 mm, wysokość = 50 mm
  • Wersja z/bez złącza śrubowego pasująca do wpustów mostowych typoszeregu Nr 320, 330, 340 oraz 345

Rodzaj konstrukcji HOLKO-ZEM 30 (nie przykręcony ruszt) oraz 35 (przykręcony ruszt)

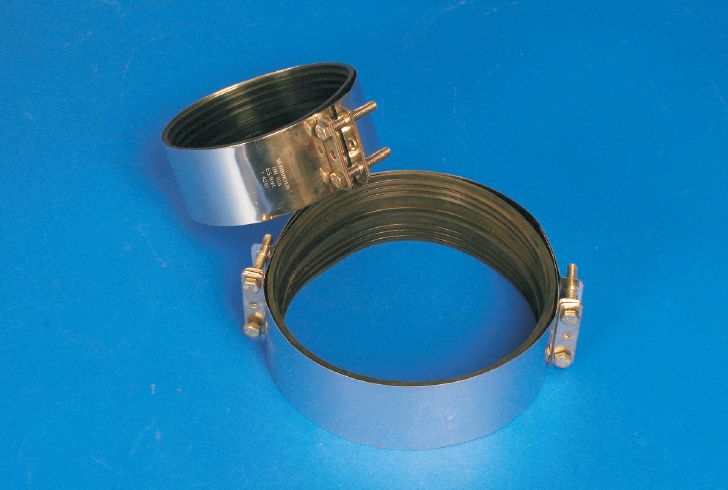

Łączniki do rur żeliwnych, ze stali szlachetnej oraz tworzywa sztucznego

Obejmy dostępne z materiału 1.4301 (A2) oraz 1.4571 (A4)

Rozwiń całość



Średnice zewnętrzne rur
Średnica rury

Rury żeliwne (BML/SML)

Rury ze stali szlachetnej Rury z tworzywa sztucznego (GFK) Szerokość Taśma docikowa (Części)
DN 50 60 mm 60,3 mm   48 mm 1
DN 100 110 mm 108 mm   54 mm 1
DN 125 135 mm 133 mm   65 mm 1
DN 154   154 mm   65 mm 1
DN 154/160

154 - 160 mm

łącznik rury przejściowej

  65 mm 1
DN 150 160 mm 159 mm 168 mm 65 mm 1
DN 150/168

160 - 168 mm

łącznik rury przejściowej

64 mm 1
DN 200 210 mm 204 mm 220 mm 78 mm 2
DN 250 274 mm 254 mm 272 mm 78 mm 2
DN 300 326 mm 304 mm 324 mm 78 mm 2
DN 400 429 mm 406 mm 427 mm 130 mm 4
DN 500 532 mm 506 mm 530 mm 130 mm 5
DN 600 635 mm 606 mm 616 mm 130 mm 6



Rozwiń całość

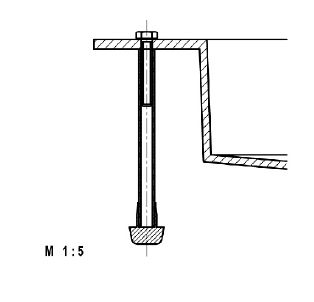

Osprzęt do wsporników montażowych
4 rury stalowe 0/ 16,4* 2 mm, L = 400 mm
4 przekładki z tworzywa sztuczengo



Rury stalowe sąskracane na odpowiednią długość lub zamawia się żądaną długość, następnie przesuwa się na przedłużone śruby M 12 x 80 mm, które występują po spodniej stronie dolnej części. Dolną część stawia się następnie na szalunek.

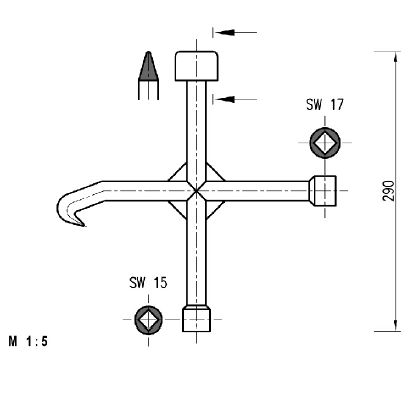

Klucz wysuwany Model 1550

Rozwiń całość

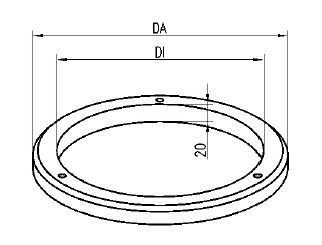

Pierścienie okapowe z otworami do mocowania na szalunku

Rozwiń całość

Nr 1600 do wpustów odwadniających typoszeregu 2000 oraz 2300

Nr 1650 do wpustów odwadniających typoszeregu 2500







Pierścień - TK DA (mm) DL n(mm)
Nr 1600 265 213
Nr 1605 275 223
